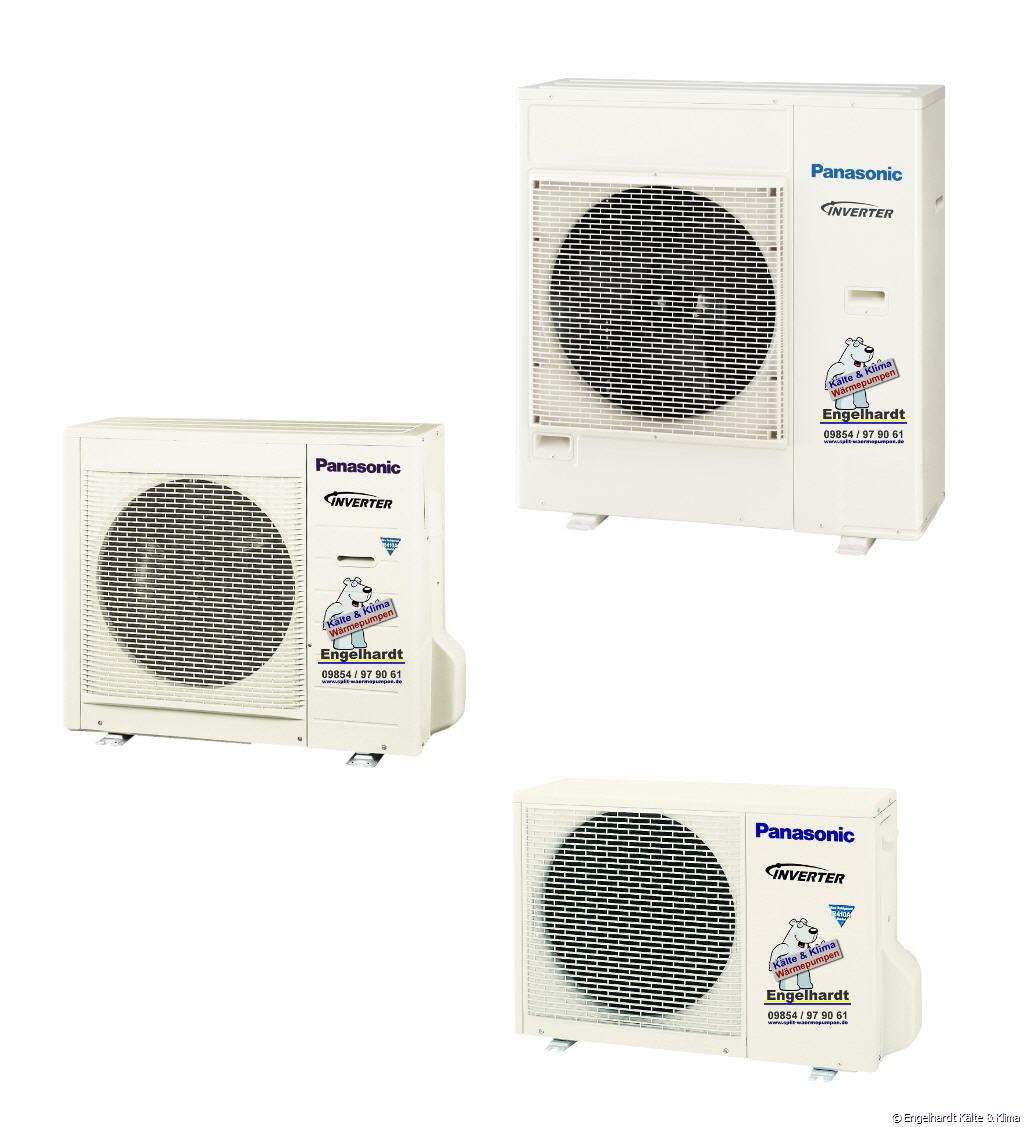

Panasonic Multi Inverter+ Klimaanlage Außengerät

Panasonic Multi Inverter+ Außengerät

für bis zu 5 Innengeräte (wahlweise Wand-, Truhen-, Kassetten- oder Kanalgeräte)

Ein Panasonic Multi Inverter+ Außengerät für bis zu 5 Innengeräte

Multi-Split-Invertergeräte bieten den Vorzug, dass bis zu fünf Innengeräte an ein einziges Außengerät angeschlossen werden können. Die im Freien belegte Stellfläche reduziert sich auf diese Weise erheblich, und auch der Energiebedarf kann um bis zu 30 % reduziert werden.

Die Anzahl der möglichen Innengeräte können Sie aus der Modellbezeichnung des Außengerätes entnehmen.

CU-2E15PBE = min. 2 - max. 2 Innengeräte
CU-2E18PBE = min. 2 - max. 2 Innengeräte
CU-3E18PBE = min. 2 - max. 3 Innengeräte
CU-4E23PBE = min. 2 - max. 4 Innengeräte
CU-4E27PBE = min. 2 - max. 4 Innengeräte
CU-5E34PBE = min. 2 - max. 5 Innengeräte

Auslegung der möglichen Innengeräte

Anhand der folgenden Aufstellung können Sie die möglichen Innengeräte-Kombinationen ermitteln. Bitte beachten Sie, das Sie zwingend 2 Innengeräte an einen Multi-Inverter+ anschliessen müssen.

Beispiel:
Das Außengerät CU-3E18PBE hat einen Leistungsindex von 4,5kW bis 9,0kW
Sie benötigen also mindestens 2 Innengeräte mit mindestens 4,5kW und max. 9,0kW Nenn-Kühlleistung z. B.

1 x CS-E7xxxx + 1 x CS-E9xxxx = 4,5 kW oder 2 x CS-E9xxxx +1 x CS-E15xxx = 9,0kW

Das Außengerät CU-4E27PBE hat einen Leistungsindex von 4,5kW bis 13,6kW z. B.

2 x CS-E7xxxx + 1 x CS-E9xxxx = 6,5 kW oder 2 x CS-E15xxx + 2 x CS-E9xxx = 13,0 kW

  Leistungsindex
min. - max. kW
Anzahl Innengeräte
min. - max.
CU-2E15PBE 4,0 - 5,6 2 - 2
CU-2E18PBE 4,0 - 6,4 2 - 2
CU-3E18PBE 4,5 - 9,0 2 - 3
CU-4E23PBE 4,5 - 11 2 - 4
CU-4E27PBE 4,5 - 13,6 2 - 4
CU-5E34PBE 4,5 - 17,5 2 - 5
  CU-2E15PBE CU-2E18PBE CU-3E18PBE CU-4E23PBE CU-4E27PBE CU-5E34PBE
Kühlen 1,5-5,2 kW 1,5-5,4 kW 1,8-7,3 kW 1,9-8,8 kW 3-9,2 kW 1,6-11,5 kW
Heizen 1,1-7 kW 1,1-7,2 kW 1,6-8,3 kW 3-10,6 kW 4,2-10,6 kW 1,6-14,5 kW
Kühlen
Heizen
CU-Rohr 6/10 mm 6/10 mm 6/10 mm 6/10 mm 6/10 mm 6/10 mm
Modell   CU-2E15PBE CU-2E18PBE CU-3E18PBE
Kühl-Nennleistung kW 4,50 5,20 5,20
min. - max. kW 1,50-5,20 1,50-5,40 1,80-7,30
Heiz-Nennleistung kW 5,40 5,60 6,80
min. - max. kW 1,10-7,00 1,10-7,20 1,60-8,30
Einsatzbereich °C -10/-15 -10/-15 -10/-15
Leistungsaufnahme
- Kühlen
- Heizen


kW

0,25-1,52
0,21-1,67

0,25-1,54
0,24-1,70

0,36-2,18
0,32-2,11
Schalldruckpegel dB(A) 47/49 49/51 46/47
Spannung Volt 230 230 230
Innengeräteleistung kW 4,0 bis 5,6 4,0 bis 6,4 4,5 bis 9,0
Modell   CU-4E23PBE CU-4E27PBE CU-5E34PBE
Kühl-Nennleistung kW 6,80 8,00 10,0
min. - max. kW 1,90-8,80 3,00-9,20 2,90-11,50
Heiz-Nennleistung kW 8,50 9,40 12,00
min. - max. kW 3,00-10,60 4,20-10,60 3,40-14,50
Einsatzbereich °C -10/-15 -10/-15 -10/-15
Leistungsaufnahme
- Kühlen
- Heizen


kW

0,34-2,47
0,58-2,60

0,53-2,87
0,70-3,06

0,55-3,86
0,53-4,24
Schalldruckpegel dB(A) 48/49 51/52 53/54
Spannung Volt 230 230 230
Innengeräteleistung kW 4,5 bis 11,0 4,5 bis 13,6 4,5 bis 17,5
